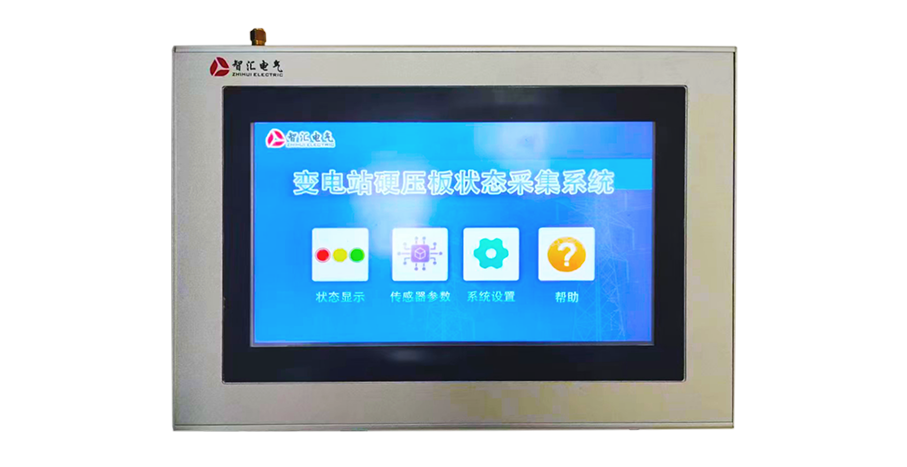

變電站硬壓板狀態采集系統
概述
變電站硬壓板狀態采集系統基于物聯網先進傳感器及無線微功率通訊技術實時采集，繼電保護硬壓板位置，可根據基準值或運行方式實現在線監測和預警，真正實現了繼電保護壓板的無盲點，充分滿足變電站無人值守對繼電保護運行管理要求，消除壓板誤投誤退導致的重大安全隱患，有效提高繼電保護的自動化維護水平。該系統提供標準化系統訪問接口，支持運行人員云監測和接入遠程監控平臺
核心功能
變電站硬壓板狀態采集系統通過位置傳感器實時采集壓板投退狀態，異常時觸發告警并同步至遠程監控平臺，實現跳閘回路狀態的閉環監測與風險預警。?
1、?實時狀態監測?
集成微安開關或陀螺儀原理的位置開關，直接安裝于壓板活動端，監測物理位置變化，實時采集壓板的投退狀態、位置信息，并將數據傳至數據采集終端，由數據采集終端傳至遠程監控平臺或云端。
2、?異常預警?
自動比對壓板實際狀態與預設標準狀態，異常時觸發告警并推送，提升隱患處置效率。
3、?遠程管理與數據整合?
支持通過RS485串口通訊接入遠程監控平臺。
支持通過4G物聯網上傳至云端，手機客戶端查看壓板狀態，減少運維人員入站頻次，降低安全風險。
技術特點
1、數據采集終端
◇ 嵌入式 ARM Cortex?-M4處理器；
◇ 兼容交直流電源，無需額外配置電源轉換模塊；
◇ 微型尺寸結構，占用空間??；
◇ 靈活通訊接口，適應各種應用場景；
參數 | 內 容 |
工作電源 | AC：220V，DC：110V/220V |
最大功耗 | ＜1W |
工作溫度 | -25～55℃ |
結構 | 全鋁合金結構 |
串口配置 | RS 485 |
光口配置 | 1 個（選配） |
以太網口 | 1 個（選配） |
通訊協議 | 標準 MODBUS 協議 |
表1 數據采集終端技術參數
2、無源無線智能壓板位置傳感器
◇ 正面非侵入式安裝，無需改動原有二次回路，可不停電施工；
◇ 基于多種物聯網先進傳感器技術實現壓板位置實時感知；
◇ 微安級運行功耗，十年免更換。
◇ 微功率無線自組網，毫瓦級發送功率。
參數 | 內 容 |
工作溫度 | -25～55℃ |
絕緣性能 | 殼體采用絕緣、阻燃材料，絕緣電阻不小于 100 兆歐 |
位置感知 | 微安開關或陀螺儀原理，與二次回路無電氣連接 |
靜電放電 | GB/T 17626.2 嚴酷等級為 IV 級 |
數據傳輸 | ISM（433MHz）通信頻段，發射功率不超過 10dBm，傳輸距離不超過 300 米 |
主要功能 | 硬壓板投退實時告警，具備傳感器唯一編碼功能 |
表2 壓板位置傳感器技術參數
產品優勢?
?▌高兼容性?：適配硬壓板，兼容不同品牌繼電保護裝置。
?▌模塊化設計?：傳感器與采集終端分離安裝，支持熱插拔，便于后期維護升級。
??▌多重防護?：硬件隔離設計，確保監測功能與原有保護系統互不影響。
應用場景
該系統適用于變電站高壓開關柜、中置柜、戶外匯控柜，主控室保護屏等場景。
