系統組成

◆  ?檢測模塊?

?傳感器技術?：采用高精度激光法檢測SF₆濃度（可檢測0～3000ppm范圍）?，配合電化學氧傳感器實時監測氧氣含量（精度±1%）?。

?多點布控?：在SF₆開關柜下方或設備低位區域安裝監測探頭，覆蓋氣體易積聚區域。

◆ ? 控制與顯示單元?

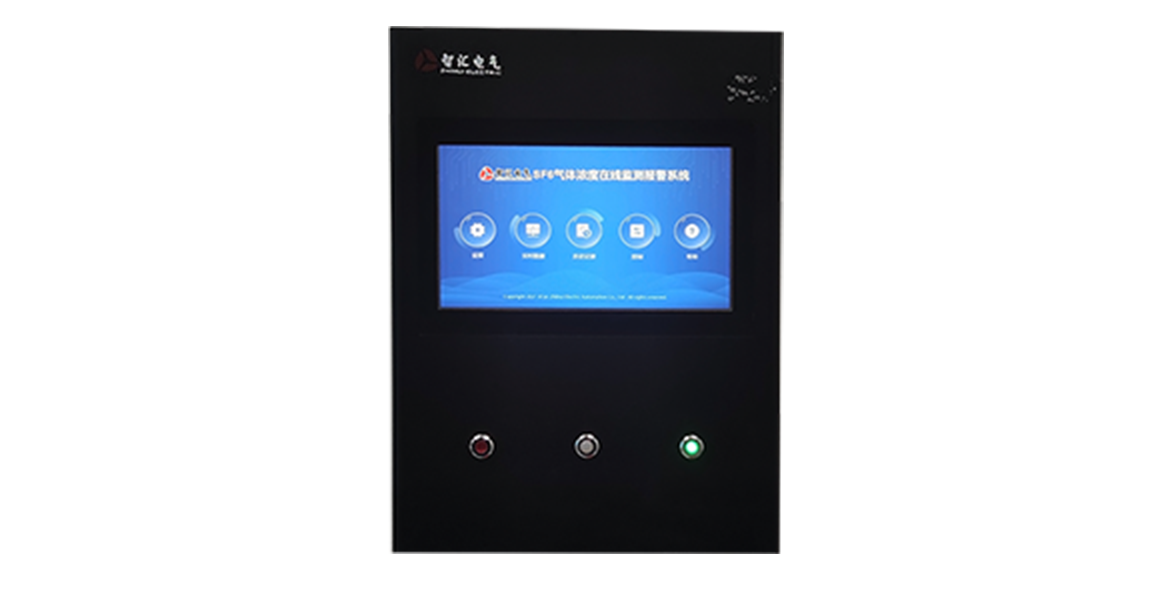

?智能主機?：集成數據處理、報警邏輯判斷及風機控制功能，支持中文顯示屏動態刷新數據?。

?模塊化設計?：支持監測探頭擴展（數量≤20），適配不同規模配電室需求?。

· 主機與探測單元安裝方式：壁掛式

·  觸摸顯示屏大?。?1英寸

·  主機外形尺寸：L404×W300×H89

工作原理

基于電化學或紅外原理。當空氣中SF₆及O₂氣體濃度發生變化時，傳感器能夠捕捉到這一變化，并將其轉化為電信號。通過處理這些電信號，檢測裝置能夠準確地顯示出SF₆及O₂氣體的濃度值。一旦氣體濃度超過預設的安全閾值，檢測裝置會立即發出語音報警提醒操作人員，同時，自動啟動風機排風?？刂圃砣鐖D一所示：

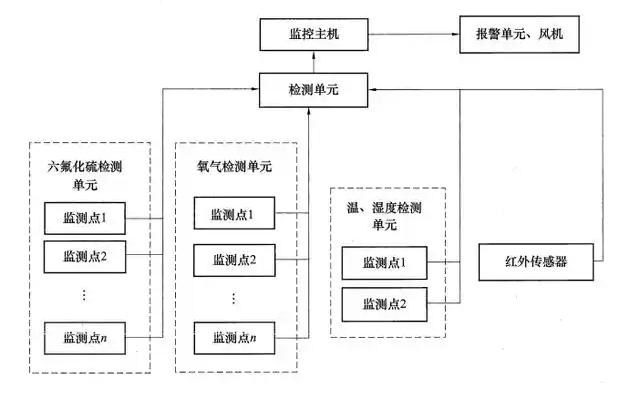

                                                                              圖一：控制原理

操作人員進入室內或經過控制主機時，紅外探頭檢測到人體發出的紅外輻射，控制主機自動語音播報當前環境狀態。

核心功能

SF₆泄漏監測?：檢測濃度范圍0～3000ppm，支持微量泄漏預警?。

 O₂含量監測?：實時顯示氧氣濃度，低于18%時觸發報警?。

溫、濕度監測：實時顯示環境中溫、濕度。

聯動控制?：自動啟動風機排風?。

語音提示：紅外探測觸發語音提示。

技術特點

◆ ?精準監測?

SF₆檢測分辨率達1 ppm，氧氣監測誤差≤±1%FS?。

支持溫、濕度同步監測，優化環境調控策略?。

◆ ?智能響應?

?分級報警?：SF₆濃度超標或O₂不足時，依次觸發語音提示、風機啟動?。

?歷史數據存儲?：記錄報警事件及環境數據，支持本地查詢或遠程傳輸?。

◆ ?高可靠性?

工業級元器件設計，適應-25℃～70℃極端溫度及高濕度環境?。

內置自檢功能，實時反饋傳感器及系統運行狀態。

安全保護機制

◆ ? 雙重觸發條件?

SF₆濃度閾值：默認報警值1000 ppm（可調），缺氧閾值O₂<18%。

◆ ? 自動排風控制?

支持自動排風、強制排風及報警聯動排風模式，降低氣體積聚風險?。

◆ ? 遠程監控?

通過RS 485或無線通信連接上位機，實現無人值守場景的遠程報警與管理。?

應用場景

◆? 變電站與配電室?：監測GIS設備室、SF₆開關室的泄漏風險，保障運維安全?。

◆? 工業電力設備?：適用于高壓變壓器、斷路器、互感器等SF₆絕緣設備的密閉空間?。

◆? 應急管理?：在設備檢修或突發泄漏時，提供快速通風與人員疏散指引?。
